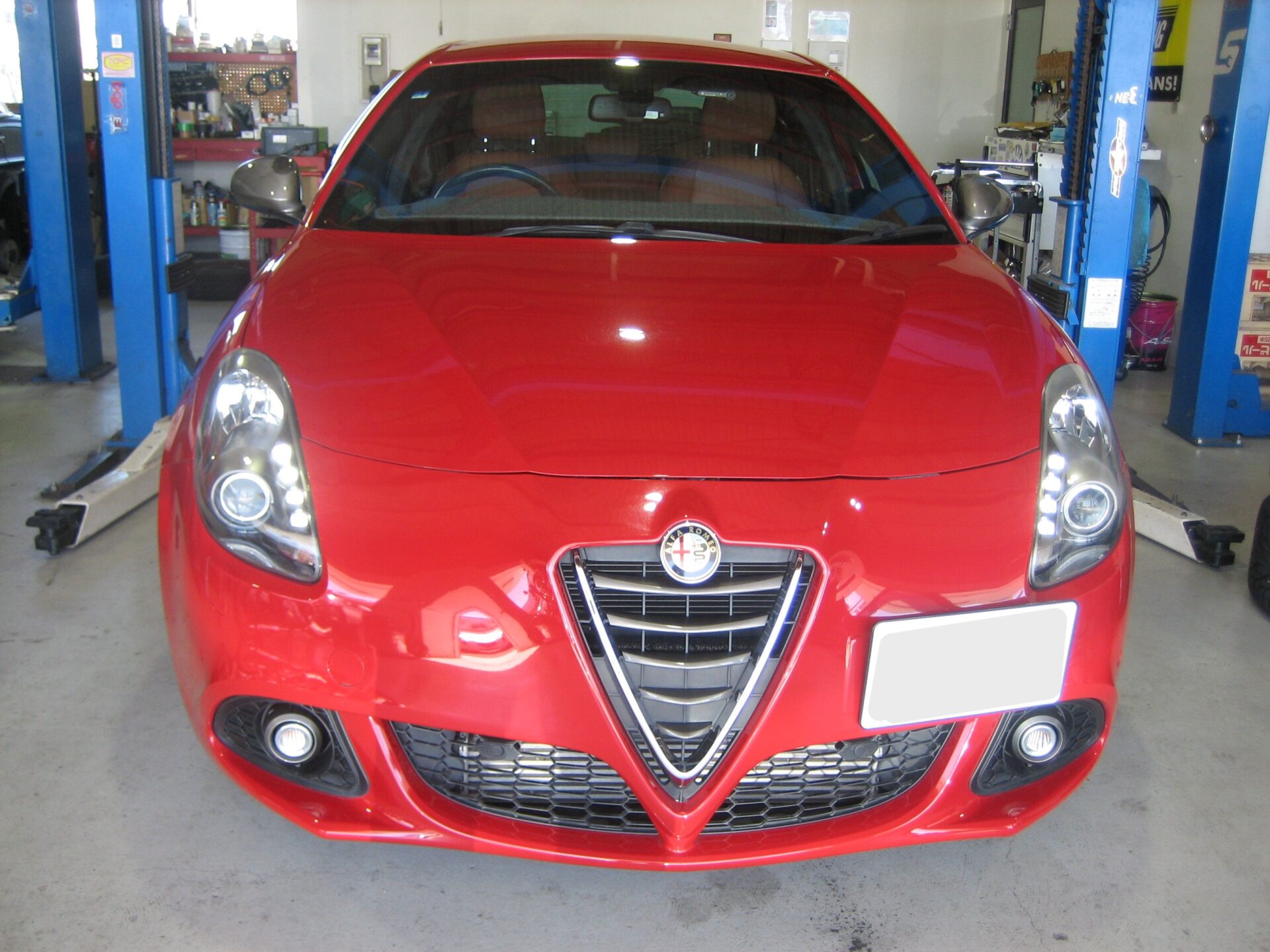

アルファロメオ ジュリエッタ ナビ／ドラレコ／ETC／スロコン 電源入らない
愛知県の方
症状

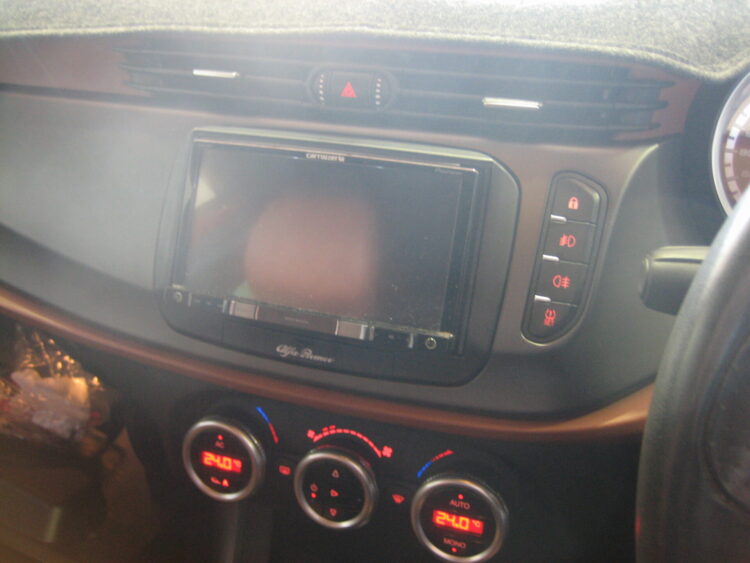

- カーナビ、ドラレコ、ETC、スロットルコントローラーの電源が入らない

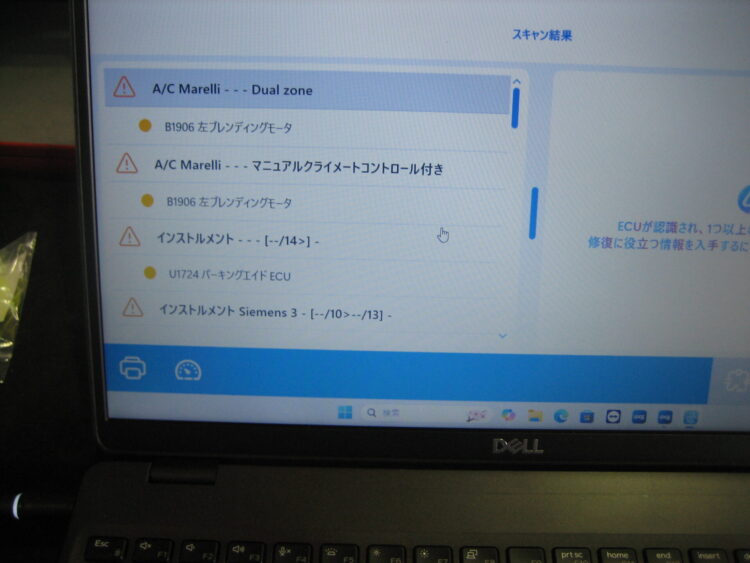

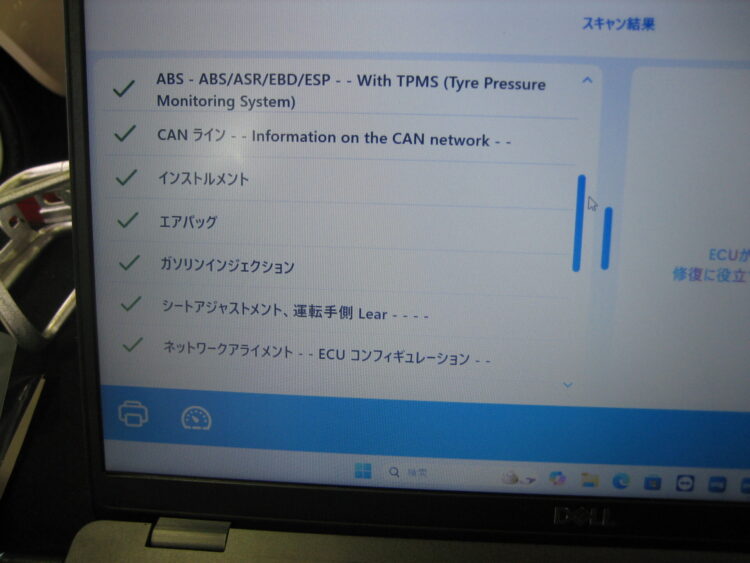

テスター診断
- 故障コード確認（DTC読取）
- 電源系統（ACC／常時）関連のエラー有無を確認

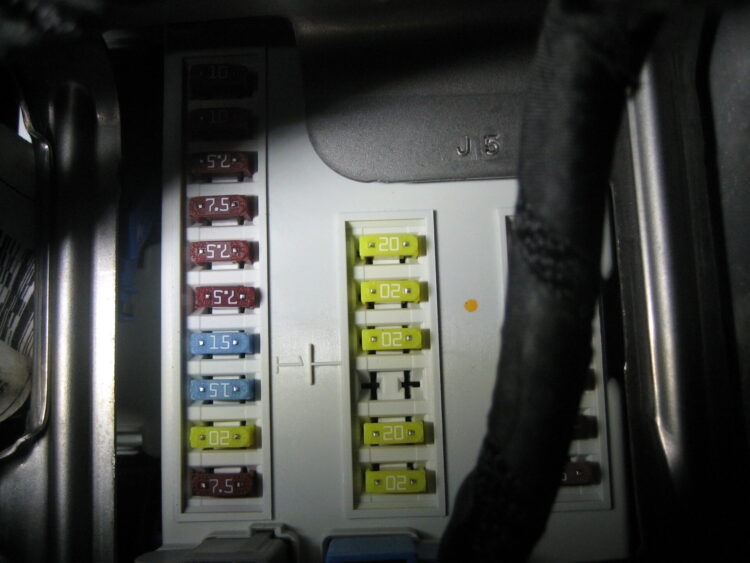

ヒューズ点検
- アクセサリー（ACC）系統／オーディオ系統のヒューズ点検
点検（状況確認）

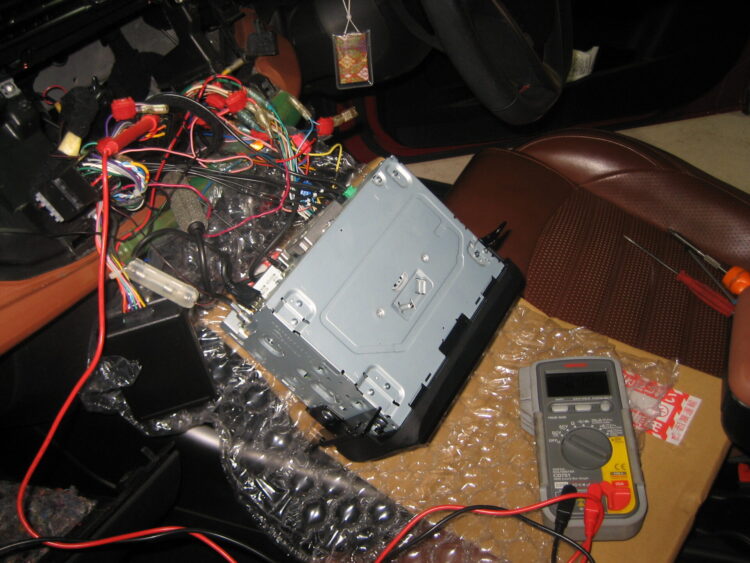

- ナビ／オーディオユニット裏で TML15（アクセサリー電源）を点検 → 0V
- アースライン点検 → 0Ω（アース良好）
原因
- そのCAN-Busアダプターから TML15（ACC電源）が出力されていなかった ため、各機器へアクセサリー電源が供給されず不動となっていた
対応作業

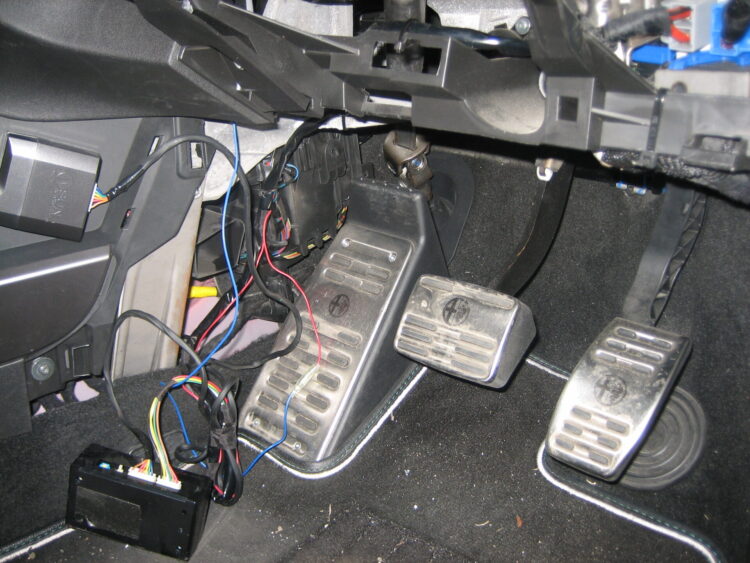

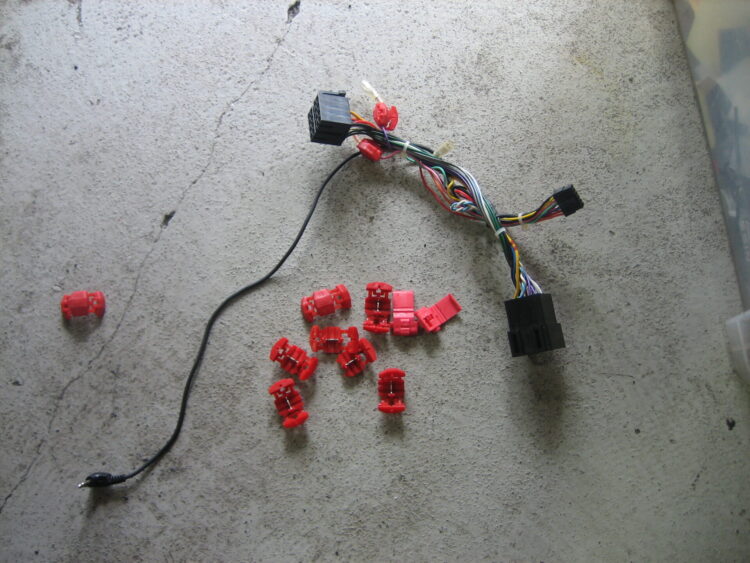

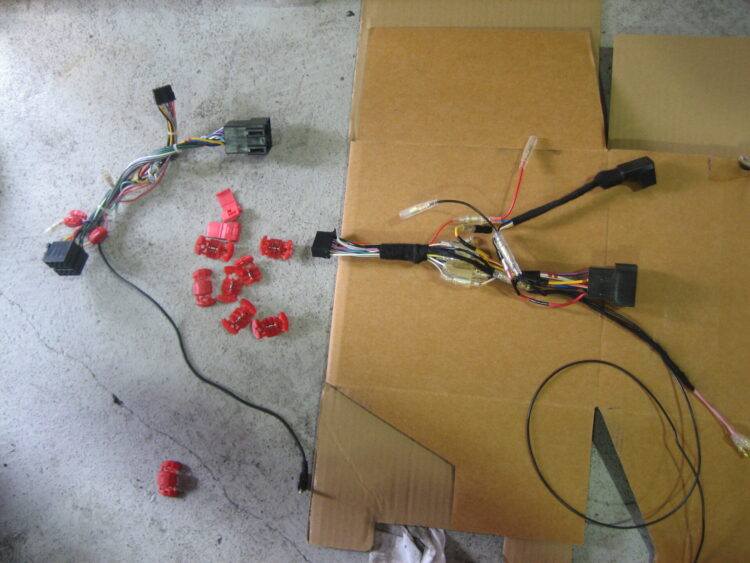

- 当時のCAN-Busアダプターは生産終了のため、別メーカーのCAN-Busアダプターへ交換

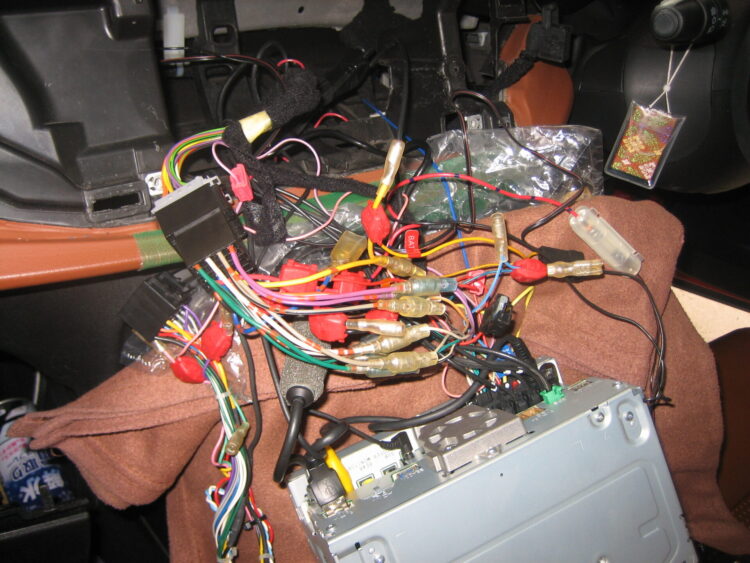

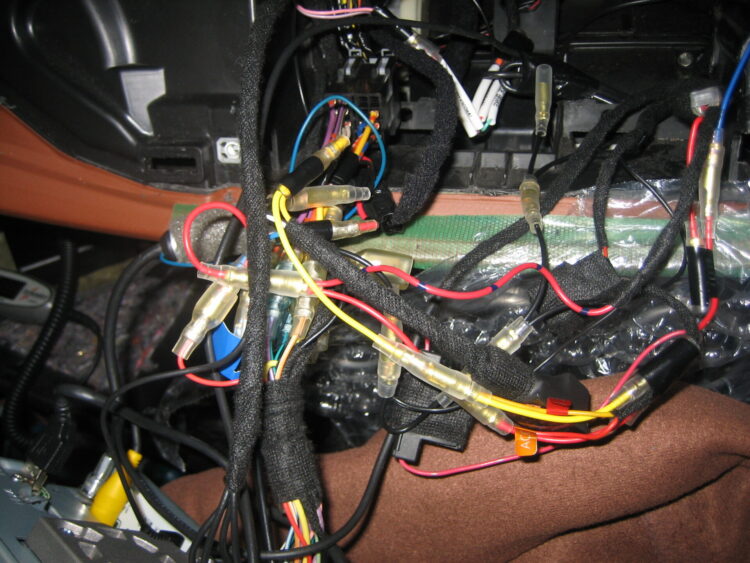

- 併せて 配線を引き直し
- TML15の分岐がドラレコ／ETC／スロコンへ 三又直結 になっていたため、
- アクセサリー電源を リレーを介して増幅（負荷対策）
- 結線を整理し、取り回しを見直して再結線

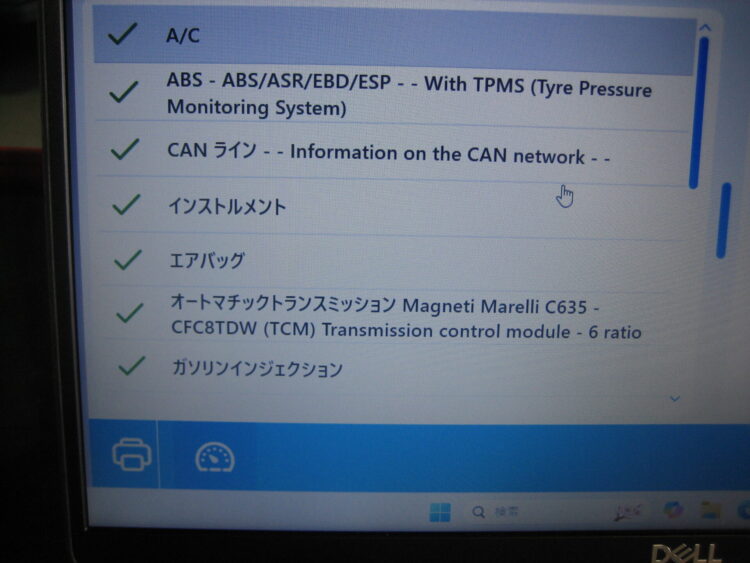

作業後テスター診断（メモリ消去）
- テスター診断実施
・故障コード（メモリ）消去
作業後確認

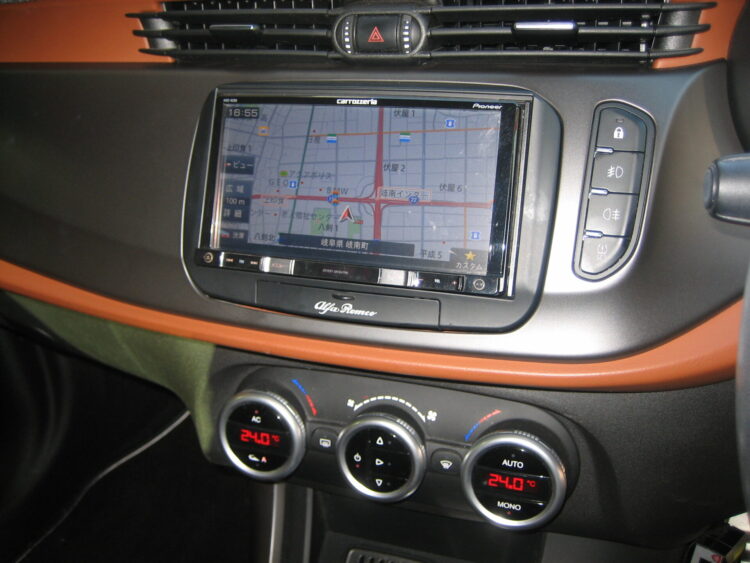

- カーナビ：正常作動

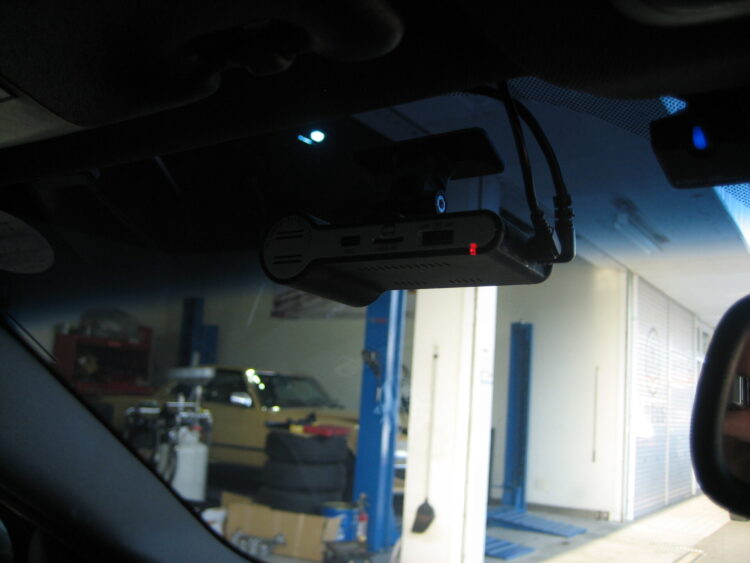

・ドラレコ：正常作動

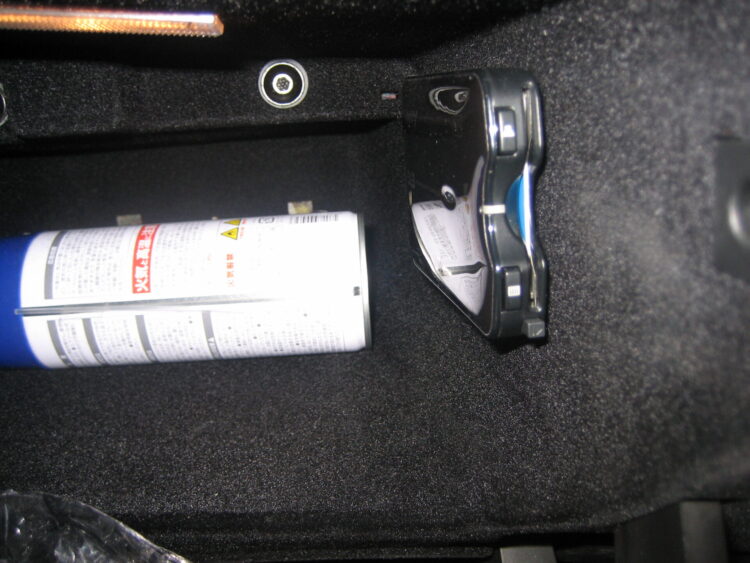

・ETC：正常作動

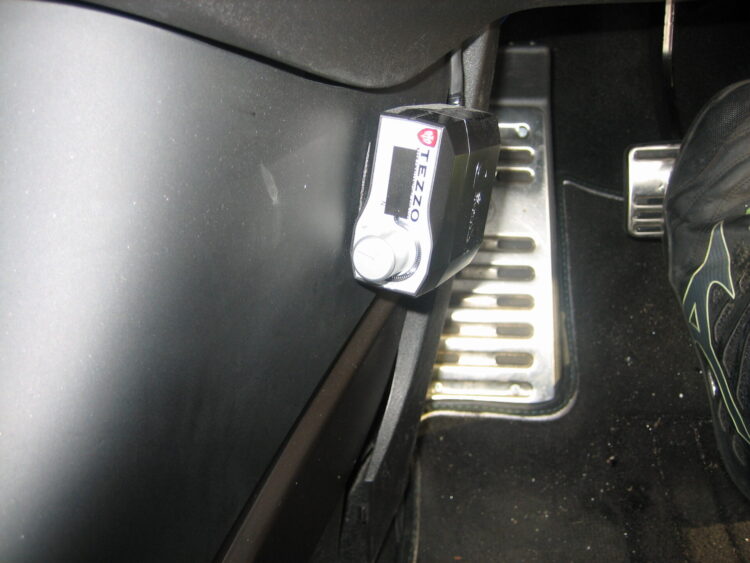

・スロットルコントローラー：正常作動
MOTORIZEサービス部
